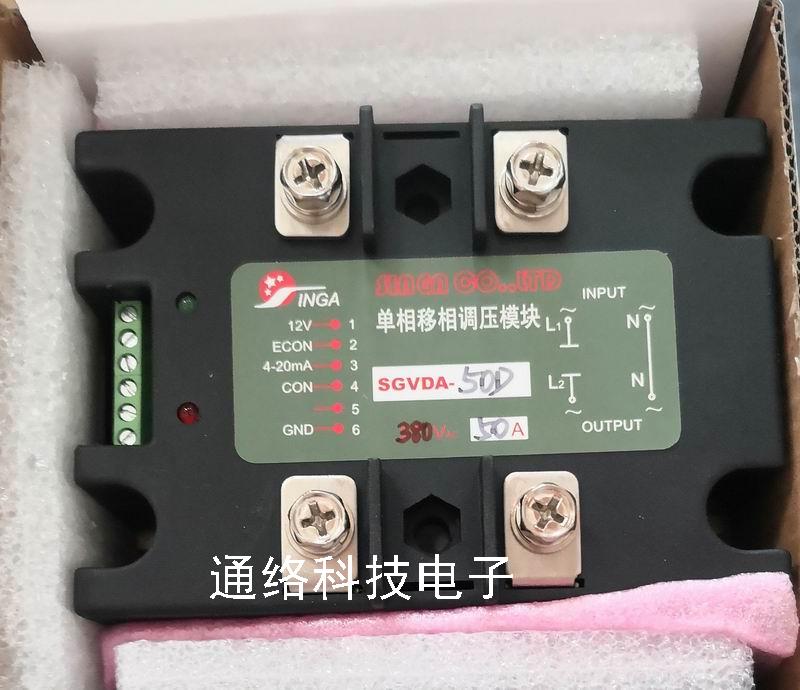

SGVDA-5048参数:50A/480V,SCR输出
SGVDA 系列单相交流调压模块使用说明
一. 产品介绍
本产品是将晶闸管功率电路,单片机控制移相触发电路、信号检测传感电路,电压调节电路封装在一起的多
功能功率集成模块。可实现对负载电压的精确调控。具有内置线性控制电路,精度高,稳定性好。额定电流 50-500A,
额定电压 220V;380V;440V,频率分为 50HZ 和 60HZ 两种.广泛用于各种感性阻性负载,如:交流电机、变压器、调
控温度、调光、交流调压等领域。
主要技术参数
功能 晶闸管交流单相调压
输入电压范围 220V±20% 380V±20% 440V±20%
输出正负波形不对称度 ≤2%
控制信号电压 0-10VDC (输入阻抗 10KΩ)
控制电流 4-20mA (输入阻抗 330Ω)
手动电位器阻值 10KΩ
冷却方式 散热器风冷,风速应≥6m/s
工作环境温度 -30 ~ +40℃
存储温度范围 -25 ~ +55℃
主电路电参数
参数 单位 参数值
标称电流 Arms 50 70 100 120 200 250 350 500
可控硅阻断电压 Vpk 800—1200
断态漏电流(Max.) mArms ≤8 ≤10 ≤10 ≤10 ≤10 ≤15 ≤15 ≤20
通态电压降(Max.) Vrms 1.6 1.6 1.6 1.8 1.8 1.8 1.8 1.8
绝缘电压(端子/底板) Vrms ≥2500
重量 Kg 0.425 2.2
