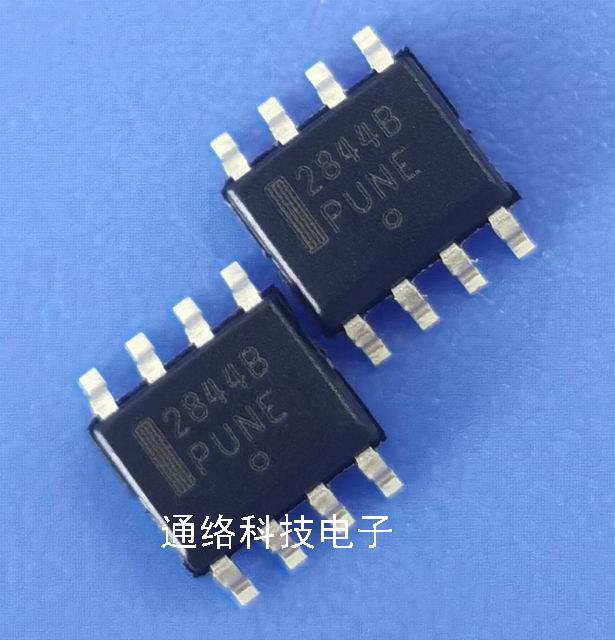

UC2844BD1R2G
产品型号UC2844BD1R2G
品牌ON
封装SOP-8
价格电询
描述电源脉宽控制电路
查看资料UC2844BD1R2G

产品说明


高性能

电流模式控制器

UC3844B,UC3845B系列是高性能固定频率当前模式控制器。它们是专门为离线设计的和dc-dc转换器应用为设计人员提供了经济高效的解决方案具有最少外部组件的解决方案。这些集成电路具有振荡器,温度补偿基准,高增益误差放大器,电流检测比较器和大电流图腾柱输出非常适合驱动功率MOSFET。还包括由输入和输入组成的保护功能。参考欠压闭锁,每个都有滞回,逐周期限流,用于单脉冲计量的锁存器和触发器每隔一个振荡器周期就会使输出消隐,从而允许输出死区时间可以从50%设置为70%。这些器件可用于8引脚双列直插式和表面安装(SOIC-8)塑料封装以及14针塑料表面安装(SOIC-14)。 SOIC-14封装具有独立的电源和图腾柱输出级的接地引脚。

UCX844B具有16V(on)和10V(off)的UVLO阈值,理想情况下适用于离线转换器。 UCX845B专为较低电压而设计UVLO阈值为8.5V(on)和7.6V(off)的应用。



特征

 精确频率控制的修整振荡器

 振荡器频率保证为250 kHz

 电流模式操作至500 kHz输出开关频率

 输出死区时间可在50%到70%之间调整

 自动前馈补偿

 锁存PWM逐周期限流

 具有欠压锁定功能的内部修整基准

 大电流图腾柱输出

 迟滞欠压锁定

 低启动和工作电流

 这些设备无铅且符合RoHS要求

 适用于汽车和其他应用的NCV前缀

唯一的站点和控件更改要求; AEC-Q100

合格且具有PPAP能力



产品属性 属性值 搜索类似

制造商: ON Semiconductor

产品种类: 开关控制器

RoHS: 详细信息

拓扑结构: Boost, Flyback

输出端数量: 1 Output

开关频率: 500 kHz

占空比 - 最大: 48 %

输出电压: 4.95 V to 5.05 V

输出电流: 1 A

最小工作温度: - 25 C

最大工作温度: + 85 C

安装风格: SMD/SMT

封装 / 箱体: SOIC-8

封装: Cut Tape

封装: MouseReel

封装: Reel

系列: UC2844B

类型: Current Mode PWM Controllers

商标: ON Semiconductor

下降时间: 50 ns

工作电源电压: 30 V

产品类型: Switching Controllers

上升时间: 50 ns

工厂包装数量: 2500
